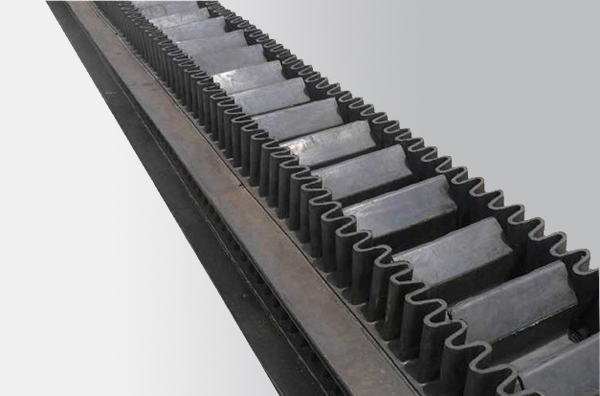

大傾角輸送帶 |
|
| 發布人：
admin發布時間：
2015-11-22瀏覽次數：
33842次 |
 |
 |
|
|
|
|
產品描述 |
|
大傾角輸送帶一般和波狀擋邊輸送機配合使用，其使用角度一般≥30°，也可和通用帶式輸送機配套，用于水平、短距離輸送。 |
|
|
應用領域 |
|
| 冶金，鋼鐵，建筑建材，能源，化工，機械設備，港口等。 |
|
|
執行標準 |
|
| GB/T2021-2005 GB/T7984-2013 HG/T3714-2003 HG/T3782-2005 |
|
|
拉伸強度和寬度 |
|
| 拉伸強度：200-3200 N/mm 寬度：300-1000 mm |
|
|
產品特性 |
|
1、輸送物料時，可實現大傾角至90°
2、輸送量大，物料不會散落。
3、可由水平到傾斜，由傾斜到水平的角度過渡變換輸送。
4、輸送機結構簡單，布置靈活，占地面積小。 |
|
|
參數關系 |
|
| 基帶寬B |
擋邊高 H |
橫隔板高 H |
波底寬 B1 |
有效帶寬 B2 |
空邊寬 B3 |
橫隔板形狀 |
| 300 |
40 |
35 |
25 |
180 |
35 |
TC |
| 60 |
55 |
50 |
120 |
40 |
| 80 |
75 |
| 400 |
60 |
55 |
50 |
180 |
60 |
| 80 |
75 |
| 100 |
90 |
| 500 |
80 |
75 |
50 |
250 |
75 |
| 100 |
90 |
| 120 |
110 |
| 650 |
100 |
90 |
50 |
350 |
100 |
| 120 |
110 |
| 160 |
140 |
75 |
300 |
| 800 |
120 |
110 |
50 |
460 |
120 |
| 160 |
140 |
75 |
410 |
| 200 |
180 |
| 1000 |
160 |
140 |
75 |
550 |
150 |
| 200 |
180 |
| 240 |
220 |
| 1200 |
160 |
140 |
75 |
690 |
180 |
| 200 |
180 |
| 240 |
220 |
| 300 |
260 |
75 |
640 |
| 1400 |
200 |
180 |
75 |
830 |
210 | |
|
|
